丸形ガス圧連動・防火ダンパー　PFD
丸形ガス圧連動・防火ダンパー　PFD（PFVD）
種　　類 丸型ガス圧連動・防火ダンパー
型　　番 PFD
閉鎖機構 ガス圧連動
自動復帰式

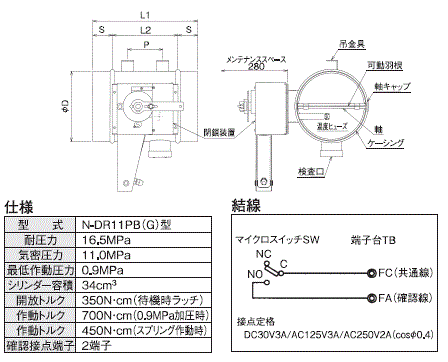

丸形ガス圧連動・防火ダンパー　PFD（PFVD）

呼び径 ΦD L l S P
100 98 300 200 50 センター
125 123 300 200 50 100
150 148 300 200 50 100
175 173 300 200 50 100
200 198 300 200 50 100
225 223 300 200 50 100
250 248 300 200 50 100
300 298 350 250 50 100
350 348 350 250 50 175
400 398 400 300 50 175
450 448 450 300 75 175
500 498 500 350 75 175
550 548 550 350 100 175
600 598 600 400 100 175

フランジ寸法はこちらをご参照下さい。
