スパイラル管用Ｕバンド
スパイラル管用Ｕバンド

スパイラル管用Ｕバンド

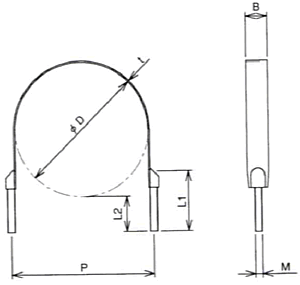

呼び径 ΦD t×B L1 L2 P M
75 78 1.6×32 70 40 89 3/8
100 103 1.6×32 70 40 114 3/8
125 128 1.6×32 70 40 139 3/8
150 153 1.6×32 70 40 164 3/8
175 178 1.6×32 70 40 189 3/8
200 203 1.6×32 70 40 214 3/8
225 228 1.6×32 70 40 239 3/8
250 253 1.6×32 70 40 264 3/8
275 278 1.6×32 70 40 289 3/8
300 303 1.6×32 70 40 314 3/8
325 328 1.6×32 70 40 339 3/8
350 353 1.6×32 70 40 364 3/8
375 378 1.6×32 70 40 389 3/8
400 403 1.6×32 70 40 414 3/8
425 428 1.6×32 70 40 439 3/8
450 453 1.6×32 70 40 464 3/8
475 478 1.6×32 70 40 489 3/8
500 503 1.6×32 70 40 514 3/8
525 528 1.6×32 70 40 539 3/8
550 553 1.6×32 70 40 564 3/8
575 578 1.6×32 70 40 589 3/8
600 603 1.6×32 70 40 614 3/8
