角型風量調節ダンパー CD
角型風量調節ダンパー CD
種  類 角型チャッキダンパー
型  番 CD
表面処理 一般用さび止めペイント
グレー
標準仕様 塗装は一般さび止めグレー(JIS K 5621-2種)とします。

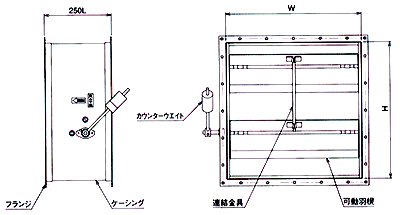

L寸法250mm
フランジサイズ低速仕様、相フランジは別途申し受けます。
静圧60mmAq以下に適用
バランサーはH寸法側に取り付けます。
水平(横管)取り付けとします。
W・H寸法は、ダクト寸法を示しております。
フランジ穴ピッチ100
VDやMDと連結するときは必ずCDを風の出側に取り付けてください。
